產品名稱

MCR-BIII系列龍門式五面體加工中心

沒有此類產品
產品描述

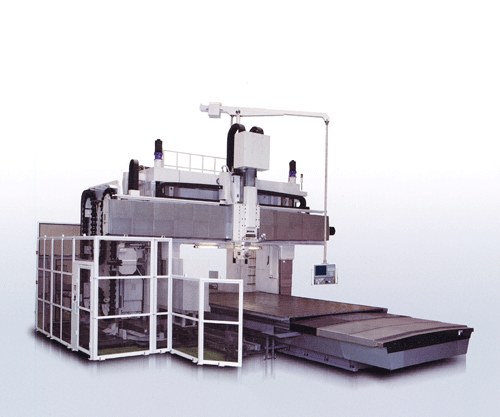

MCR-BIII系列龍門式五面體加工中心



MCR-BIII系列龍門式五面體加工中心

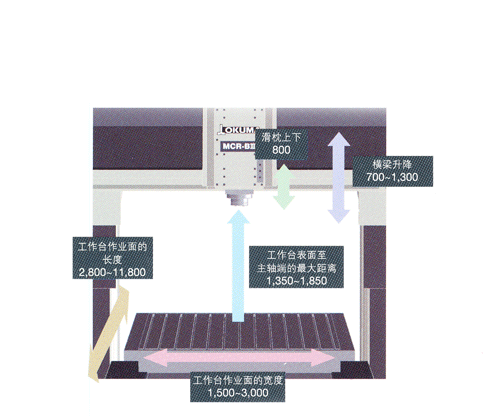

        機床的床身、立柱、頂梁構成封閉式龍門結構。橫梁可在立柱上升降（E型動梁式），也可固定在立柱上（F型定梁式），350×350mm滑枕作Z向進給，行程標準為800mm，但可延長到1,000mm。工作臺、橫梁導軌均采用滾、滑復合結構。主軸電機標準為齒輪傳動式，功率標準為30/22kW，扭矩大，主軸轉速標準為4,000轉/分，任選可在8,000轉/分內加以選擇。機床可配備任意數量的附加頭，橫梁升降采用雙伺服電機雙滾珠絲桿同步控制。機床采用鑄鐵，剛性高，抗扭特性好，經時變化小。適用于大、中工件（包括汽車模具）的強力切削和高速精密加工，是大隈公司的暢銷產品。


項目

型號



MCR-BIII 20E

MCR-BIII 25E

規格



20×30

20×40

20×50

25×40

25×50

25×65

25×80

能力

X軸(工作臺前后)行程

mm

3,000

4,000

5,000

4,000

5,000

6,500

8,000

Y軸(主軸頭左右)行程

mm

2,700

3,200

Z軸(滑枕上下)行程

mm

800 [1,000]

800 [1,000]

W軸(橫梁上下)行程

mm

700

1,000

有效門寬

mm

2,050

2,550

工作臺

作業面積

長

mm

1,500

1,500

1,500

2,000

2,000

2,000

2,000

寬

mm

2,800

3,800

4,800

3,800

4,800

6,300

7,800

最大承重

噸

12

16

20

22

27

34

42

主軸

轉速

轉/分

4,000
[3,600,6,000, 8,000,10,000]

4,000
[3,600,6,000, 8,000，10,000]

錐孔



No.50

No.50

進給速度

快速進給

m/分

X:15  Y:20  Z:15

X:15  Y:20  Z:15

切削進給

m/分

10

10

自動換刀裝置

刀柄形式



BT50

BT50

刀庫容量

把

32
[50, 72, 100, 120, 180]

32
[50, 72, 100, 120, 180]

電機

主軸

kW

30/22
[45/37, 22, 26/22]

30/22
[45/37, 22, 26/22]

機床重量

重量

kg

36,000

39,000

42,000

46,000

49,000

54,000

60,000

        另有MCR-BIII 16F(16×20,16×30)、20F(20×30,20×40,20×50)、25F(25×40,25×50,25×65)、30F (30×50,30×65,30×80) 型，為橫梁固定式，規格參數從略。


項目

型號



MCR-BIII 30E

MCR-BIII 35E

規格



30×50

30×65

30×80

30×100

30×120

35×50

35×65

35×80

35×100

35×120

能力

X軸(工作臺前后)行程

mm

5,000

6,500

8,000

10,000

12,000

5,000

6,500

8,000

10,000

12,000

Y軸(主軸頭左右)行程

mm

3,700

4,200

Z軸(滑枕上下)行程

mm

800 [1,000]

800 [1,000]

W軸(橫梁上下)行程

mm

1,300

1,300

有效門寬

mm

3,050

3,550

工作臺

作業面積

長

mm

2,500

2,500

2,500

2,500

2,500

3,000

3,000

3,000

3,000

3,000

寬

mm

4,800

6,300

7,800

9,800

11,800

4,800

6,300

7,800

9,800

11,800

最大承重

噸

33

43

52

66

72

30

39

48

61

65

主軸

轉速

轉/分

4,000
[3,600,  6,000,  8,000,  10,000]

4,000
[3,600,  6,000,  8,000,  10,000]

錐孔



No.50

No.50

進給速度

快速進給

m/分

X:15  Y:20  Z:15

X:15  Y:20  Z:15

切削進給

m/分

10

10

自動換刀裝置

刀柄形式



BT50

BT50

刀庫容量

把

32
[50, 72, 100, 120, 180]

32
[50, 72, 100, 120, 180]

電機

主軸

kW

30/22
[45/37, 22, 26/22]

30/22
[45/37, 22, 26/22]

機床重量

重量

kg

56,000

61,000

66,000

73,000

79,800

72,300

84,000

95,800

106,500

120,900

        另有MCR-BIII 16F(16×20,16×30)、20F(20×30,20×40,20×50)、25F(25×40,25×50,25×65)、30F (30×50,30×65,30×80) 型，為橫梁固定式，規格參數從略。
